Comment prendre vos mesures de verre ?
Toutverre.com vous propose un Tuto sur la prise de mesure.
Aujourd'hui, on trouve trois types d’encadrements différents en fonction, en général, de la date de construction et des éventuels travaux de rénovation. Quoiqu'il en soit, nous serons sur du bois, sur de l'aluminium ou sur du PVC.
C'est important de les différencier car la prise de mesure sera différentes en fonction du support.
Les mesures finales à saisir au moment du passage de votre commande doivent impérativement prendre en compte les quelques millimètres obligatoires à enlever
Sachez que ces mesures sont propres à chaque type de support :
- Il faut retirer 3mm sur la hauteur et 3mm sur la largeur si votre encadrement est en bois pour tenir compte de la place que va occuper le mastic ou le silicone
- Il faut retirer 8mm sur la hauteur et 8mm sur la largeur si votre encadrement est en aluminium pour tenir compte de la place que va occuper le silicone
- Il faut retirer 6mm sur la hauteur et 6mm sur la largeur si votre encadrement est en PVC pour tenir compte de la place que va occuper le silicone
Prise de mesure sur un verre de forme standard :
- Elaborez un croquis du vitrage que vous souhaitez commander pour y noter les mesures. Cela permet une visualisation simplifiée de votre besoin.

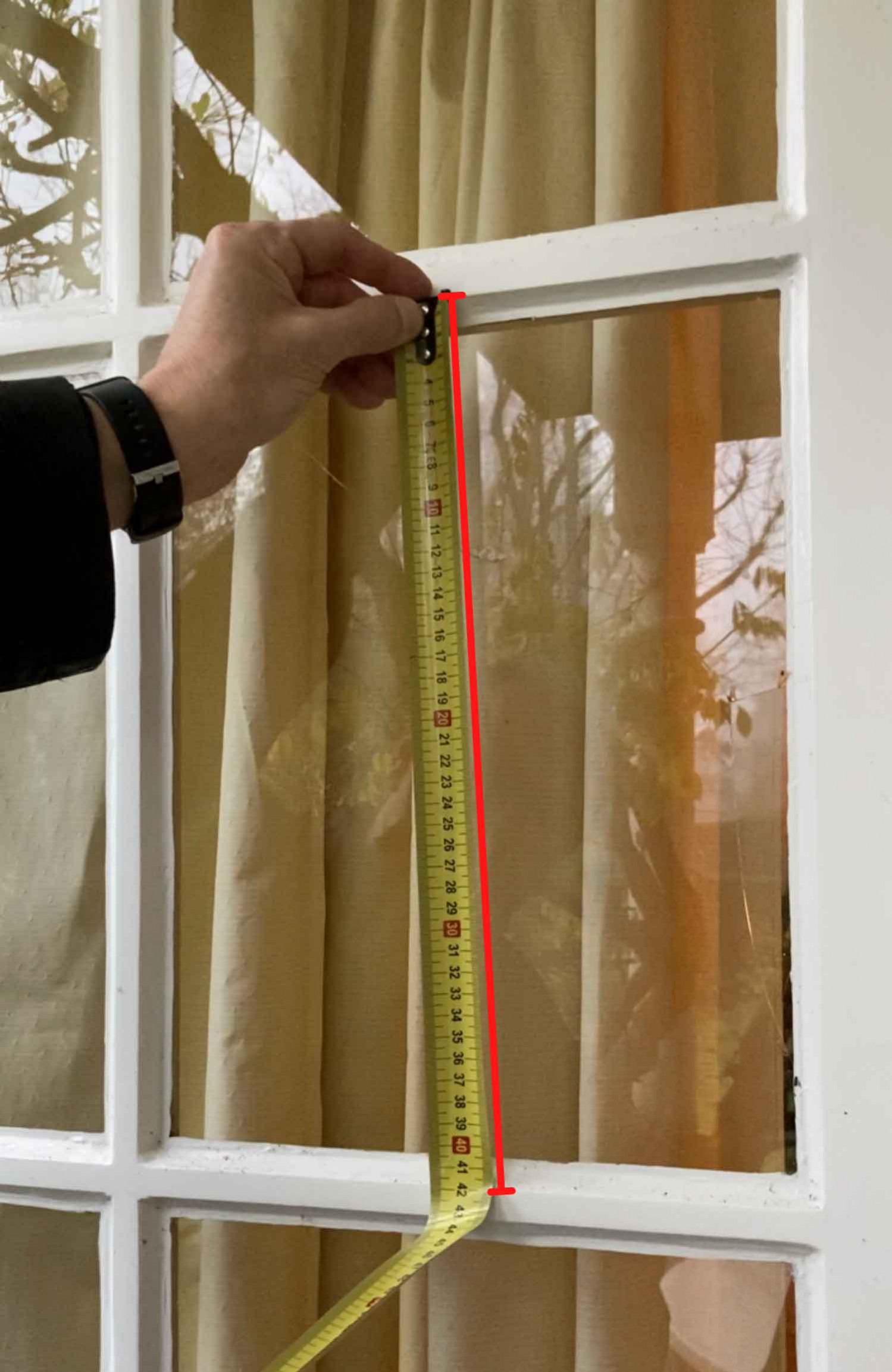

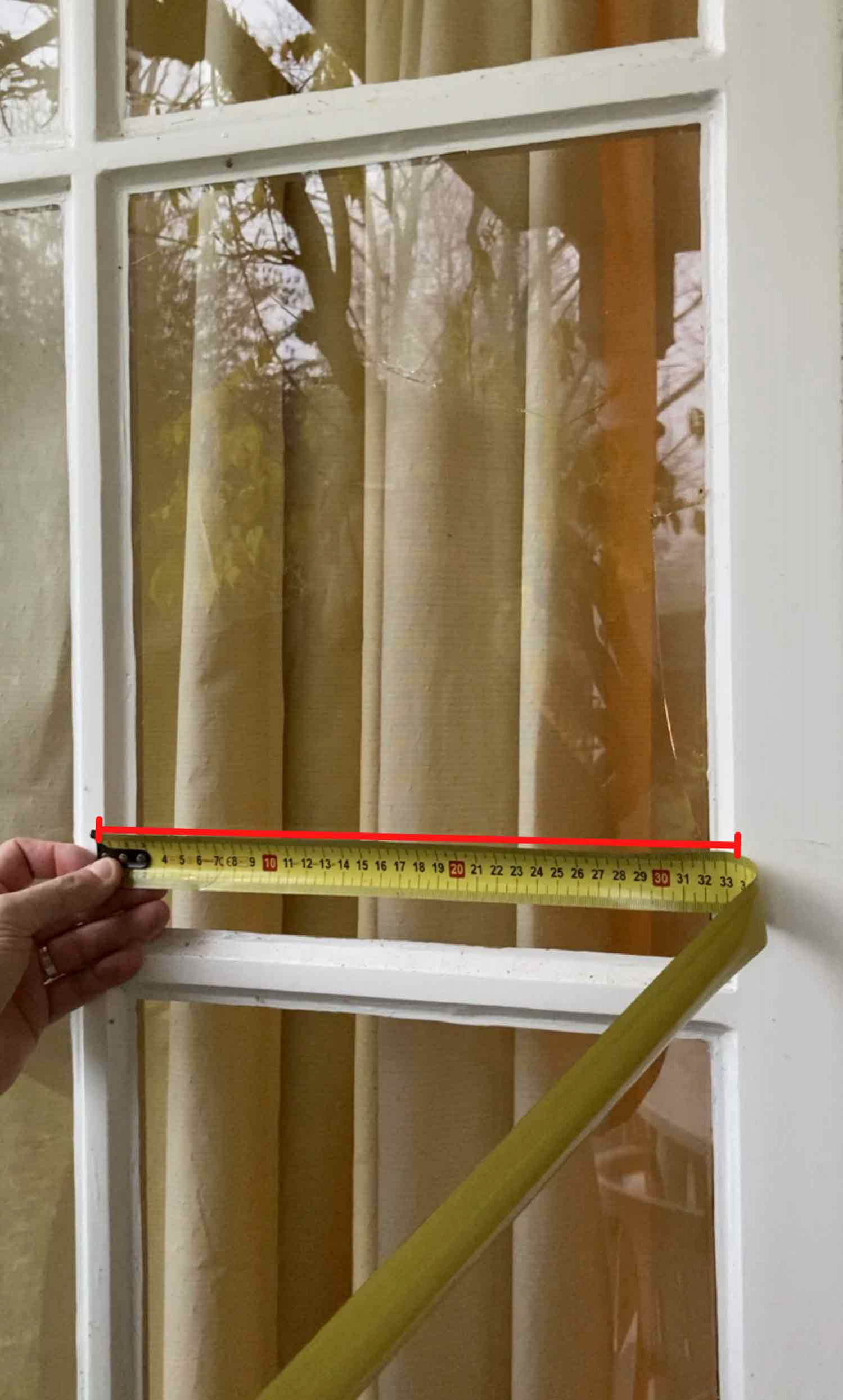

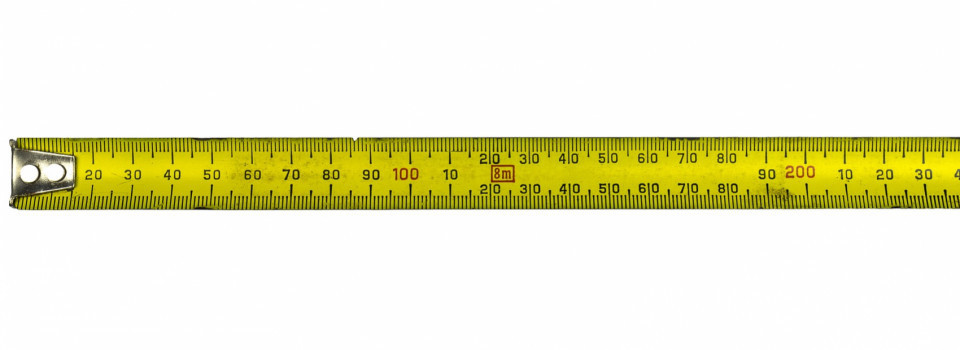

- Munissez vous de votre mètre et prenez la mesure en fond de feuillure (la taille que le verre ne peut pas dépasser).
Pour info : la feuillure est l'espace, ou plus précisément la rainure, présente sur un dormant de fenêtre et dans lequel le vitrage va se placer.
( Verre simple 4 mm, encadrement en bois + mastic)
Reportez vos dimensions sur le croquis en enlevant les millimètres correspondant au matériau.
Pour rappel : 2x3mm pour le bois, 2x8mm pour l'aluminium, 2x6mm pour le PVC.
Exemple d'un vitrage arrondi sur sa partie haute :

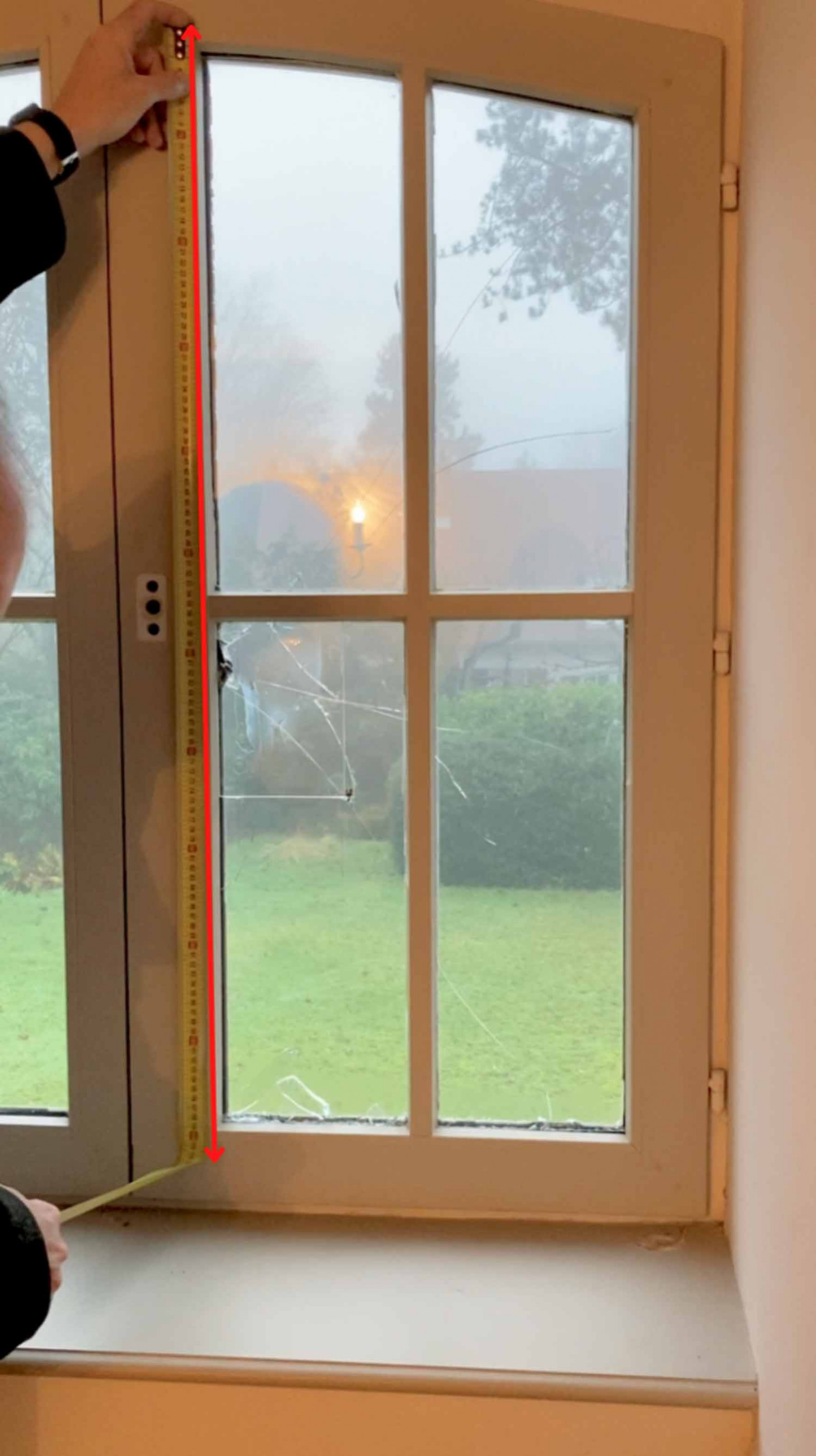

Hauteur gauche

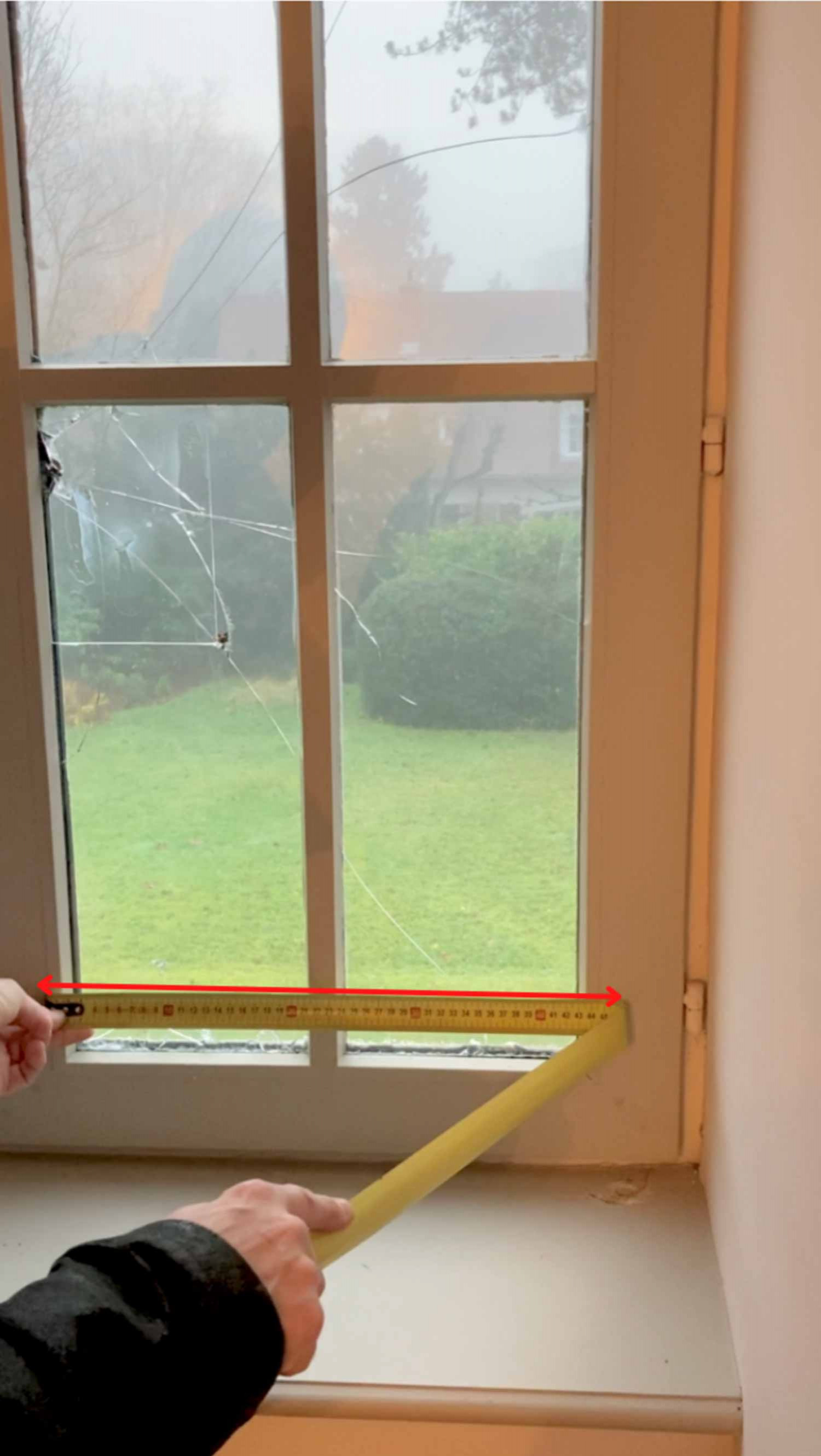

Largeur bas

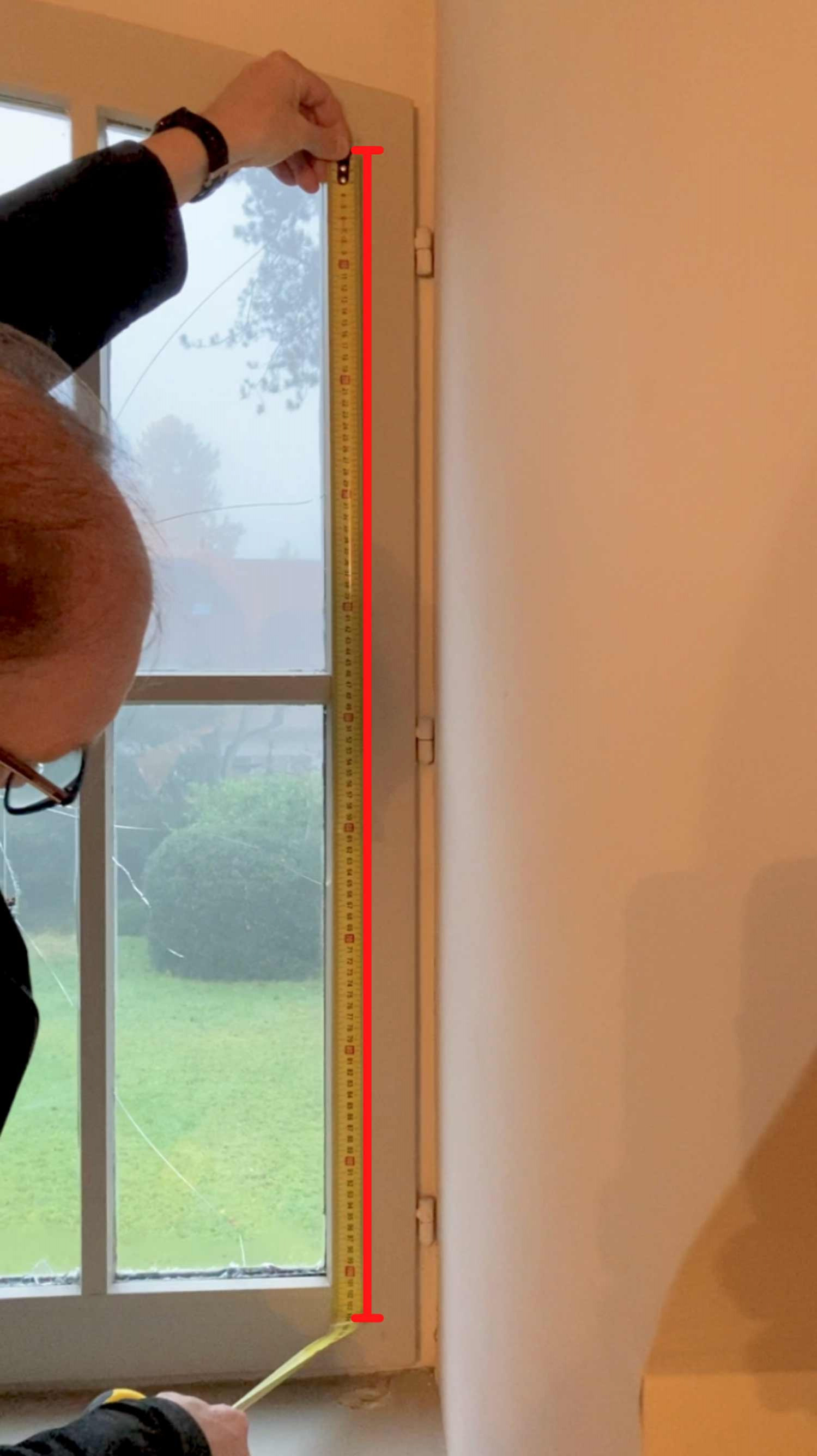

Hauteur droite

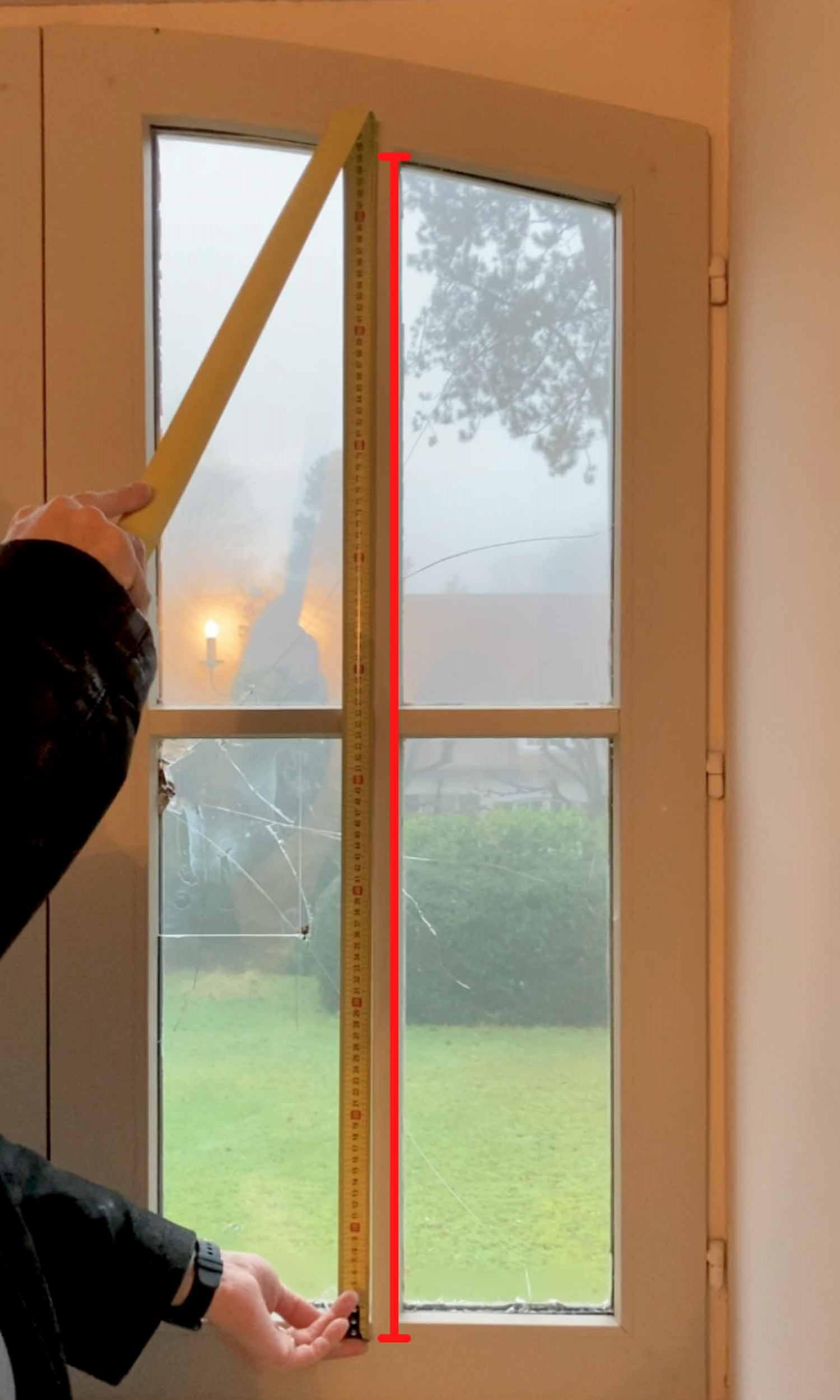

Hauteur milieu
Mesures de l'arrondi

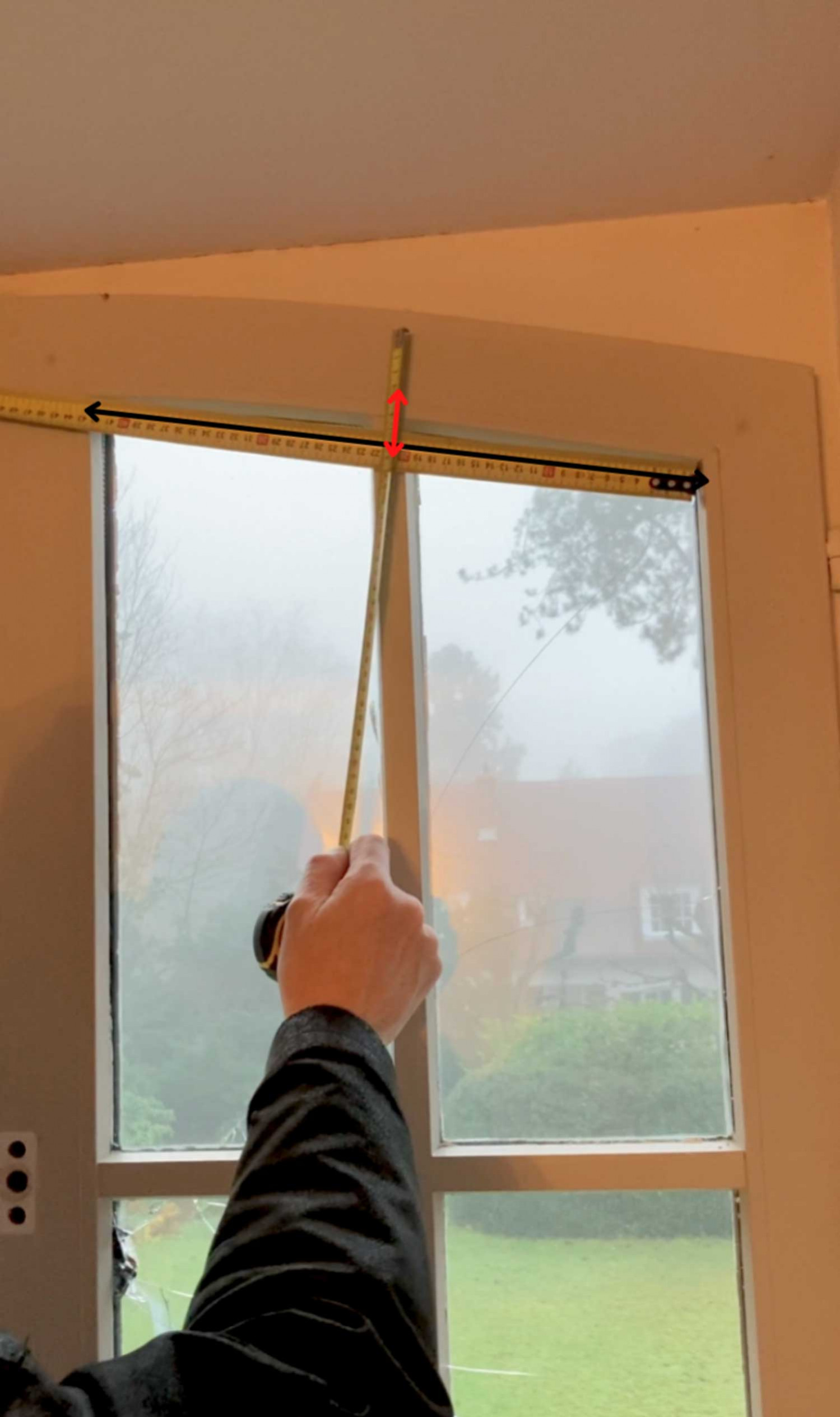

Tracer une ligne droite sous l'arrondi et mesurez la distance milieu entre la ligne droite et la feuillure haute au dessus de l'arrondi.
Cette mesure ainsi obtenue sera systématiquement à renseigner car c'est obligatoire à la fabrication du vitrage (elle indique le degré de l'arrondi nécessaire)
Ensuite ajoutez cette mesure à la précédente pour obtenir une mesure totale et n'oubliez pas sur la mesure totale, d'enlever les mm nécessaires.
Pour rappel : 2x3mm pour le bois, 2x8mm pour l'aluminium, 2x6mm pour le PVC.
Intégrez le vitrage adéquat dans votre châssis et sélectionnez le dans l'onglet "Verre & vitrage"
Les bords du double vitrage sont coupants. N'oubliez jamais de les manipuler avec des gants
Et nous vous rappelons également que la fixation de votre double vitrage dans son châssis doit se faire à l'aide de silicone adapté et non d'un mastic classique.
